思明特防爆殼體水壓測試控制臺（小型）

















設計單位：濟南思明特科技有限公司

聯系人：許友

手機：13969065356

QQ:   2715745800

微信：13969065356

電話：0531-88885633

網址：www.simingte.com

地址：濟南市歷城區開源里8號







公司簡介

濟南思明特科技有限公司成立于2008年，是一家專業設計、開發、制造和銷售為一體的企業。占地面積3000平米。公司配置有普通車床、數控車床、搖臂鉆、鉆床等各種機加工設備。技術人員包括cad、solidwors、電器人員，c#，labview軟件開發人員。與美國FITOK、美國SSI等國外著名的閥門、傳感器公司強強技術合作，引進具有國際水平的設計、開發和企業管理模式，產品具有國際競爭力，其中液體可實現壓力450MPa，氣體可實現140MPa的超高壓力。思明特目前可提供從幾KPa到幾百兆帕壓力的增壓及實驗系統。從成立以來一直專注于壓力增壓及檢測行業，可提供整套系統解決方案。
公司主營產品：
增壓泵：思明特氣體泵、思明特液體泵等。
試驗系統：氣密性檢測裝置、爆破試測試裝置、靜壓試驗試驗儀、脈沖試驗臺、密封測試檢測系統、水壓試驗機、疲勞實驗裝置。
產品廣泛應用于建筑、消防、給排水、汽車、石油、化工、冶金、電力、海洋、食品、造紙、環保、燃氣、醫藥、水利等行業。

Ji'nan super Technology Co., Ltd. was founded in 2008, is a professional design, development, manufacturing and sales for the integrated enterprise. Covers an area of 3000 square meters. The company with the United States FITOK, SSI of the United States and other foreign famous valve, sensor company strong technical cooperation, the introduction of the design, with the international standards development and enterprise management mode, products with international competitiveness, in which liquid can realize pressure 450MPa, ultra high pressure gas can be realized 140MPa. Super currently available from several KPa to several hundred MPa pressurization system and experimental pressure. From its inception has been to focus on the pressure booster and testing industry, can provide the whole system solutions.



概  述

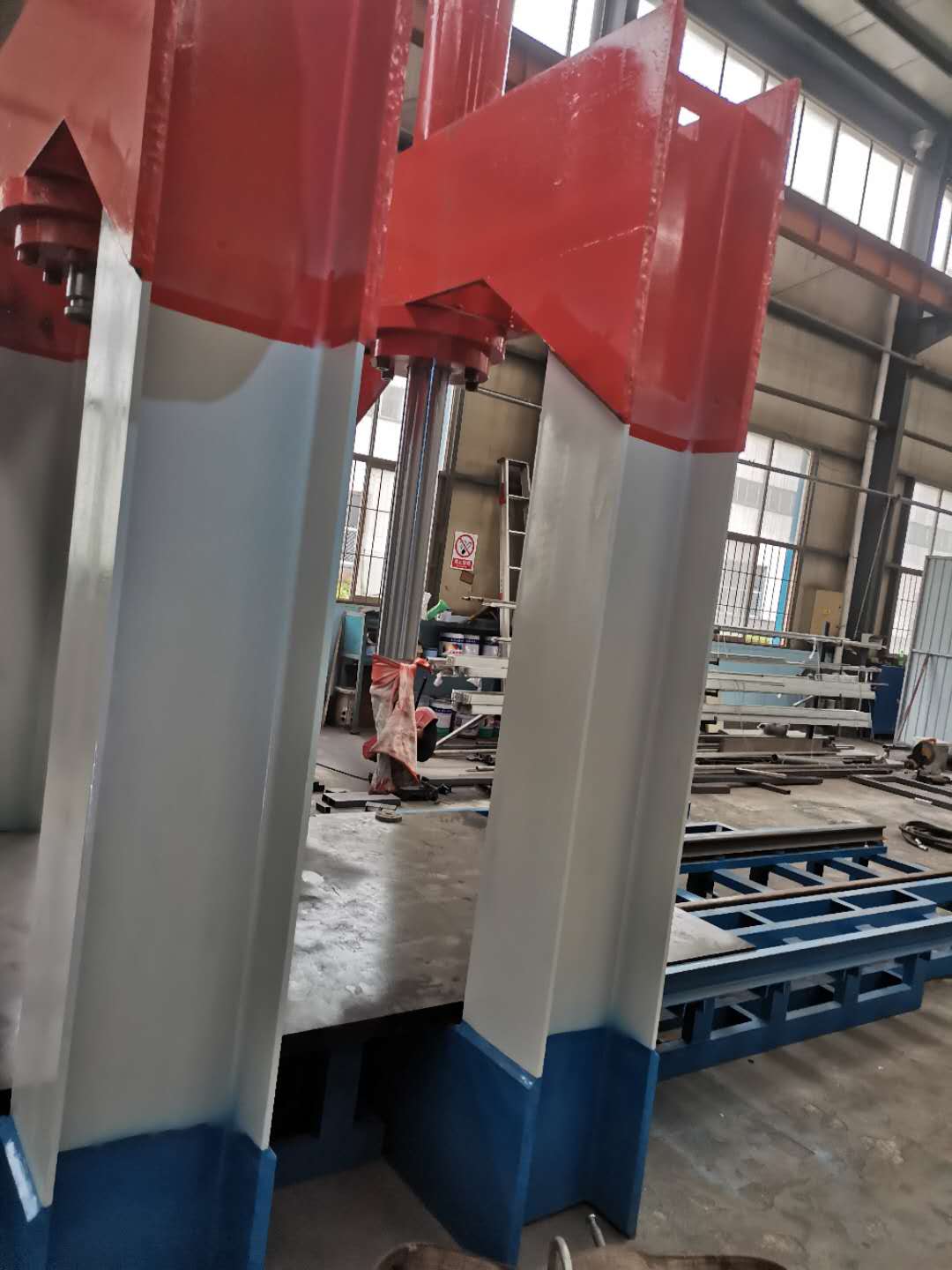

濟南思明特開發的外殼水壓試驗機可以進行防爆外科水壓試驗試驗,根據GB_3836[1].2-2010爆炸性氣體環境用電氣設備_第2部分中的15.1.2.靜壓試驗，打壓壓力1-1.5Mpa，設定時間達到時間后自動卸壓，夾緊力最高噸位400T，廣泛用于各種防爆電器外殼，防爆開關，變頻器，軟啟動開關等殼體的水壓試驗。

設備特點

1、核心增壓設備選用濟南思明特增壓泵，可輕松實現輸出壓力可調、可控。

2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。

3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。

4、驅動氣壓范圍：0.2-0.8 Mpa；且輸出壓力和驅動氣壓成正比。

5、耗氣量：0.3-1m3/min

6、壓力使用范圍：0——3MPa，根據客戶實際需求，選擇相對應的壓力。

7、壓力具有無極可調。



技術參數





產品名稱	思明特防爆殼體水壓測試臺（小型）
產品型號	SUPC_XT_3壓力段內，無極可調）
基本原理	根據試樣的不同壓力，由調節閥調節輸出高壓壓力，從而進行試樣的校驗。
	試驗壓力	0~3MPa
	控壓精度	試驗壓力值上限的+2％，下限的-1％
	試驗介質	水
	壓力控制方式	手動控制
	操作方式	手動控制
	試樣數量	單路增壓
	試樣安裝方式	手動
結構組成	壓力控制系統，手動操作控制。
適用范圍	水壓測試，高壓動力源，水壓控制臺。

產品1（手動按鈕控制）









試驗臺外形（設備圖片僅供參考，具體以產品為準）。



配置清單



名稱	單位	數量	備注
增壓泵	臺	1	思明特（SUPC_G_5)
空氣調壓閥	個	1	臺灣亞德客
空氣截止閥	個	1	臺灣亞德客，用于打開開關
空氣壓力表	個	1	顯示空氣壓力，上海儀川
高壓壓力表	個	1	防震油壓表，
機箱	個	1	噴塑機箱
高壓卸壓閥	個	1	上海閥門總廠
不銹鋼接頭	個	若干	用于箱內連接
不銹鋼管	根	若干	用于連接壓力表閥門等
不銹鋼三通	個	1	316L材質
不銹鋼四通	個	1	316L材質
高壓膠管	根	1	用于高壓輸送
高壓接頭	個	1	用于測試件連接







技術參數

試驗介質	水/乳化油等液體。
試驗壓力	0-3mpa
輸出工位	1
增壓流量	2.6L/min（高壓增壓）
驅動氣壓范圍	0.2-0.8MPa（根據壓力調節的范圍）
驅動空氣流量	0.3-1立方/分鐘
高壓出口	14*15公制螺紋
