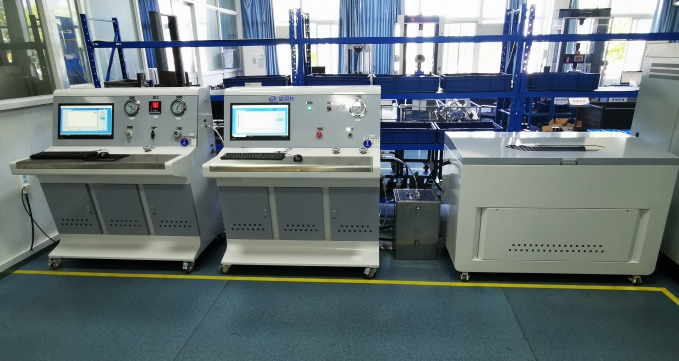

標題：隔板水壓試驗機-隔板水壓壓力測試臺

隔板水壓試驗機-隔板水壓壓力測試臺是專門用于測試電力陶瓷隔板（如絕緣子、套管等）耐水壓性能的設備，以確保其在高壓、潮濕環境下的密封性和機械強度。以下是關于該設備的詳細介紹：

1. 設備用途

• 性能驗證：模擬高水壓環境，測試陶瓷隔板的抗壓強度、密封性及長期耐久性。

• 質量控制：用于生產過程中或出廠前的產品檢驗，確保符合行業標準（如IEC、GB等）。

• 研發支持：優化陶瓷材料配方和結構設計。

2. 核心功能

• 高壓水壓測試：通常壓力范圍從幾MPa到數十MPa（根據陶瓷隔板規格定制）。

• 保壓測試：維持恒定壓力一段時間，檢測是否泄漏或破裂。

• 自動化控制：通過PLC或計算機控制壓力、時間、數據記錄。

• 安全防護：超壓自動泄壓、緊急停機、防護罩等。

3. 設備組成

• 壓力系統：

  • 高壓水泵/增壓器：提供穩定壓力。

  • 壓力傳感器：實時監測壓力變化。

  • 蓄能器：保持壓力穩定。

• 密封夾具：定制化設計，適配不同形狀/尺寸的陶瓷隔板。

• 控制系統：

  • 人機界面（HMI）：設置參數（壓力、時間等）。

  • 數據記錄：存儲測試曲線、結果。

• 安全裝置：泄壓閥、壓力表、防爆罩。

4. 測試流程

1. 樣品安裝：將陶瓷隔板固定在密封夾具中。

2. 注水排氣：注入水并排除空氣，確保無氣泡。

3. 加壓：逐步增加壓力至目標值。

4. 保壓：維持壓力（如30分鐘），觀察是否泄漏或破裂。

5. 泄壓檢查：緩慢泄壓后取出樣品，分析結果。

5. 技術參數示例
