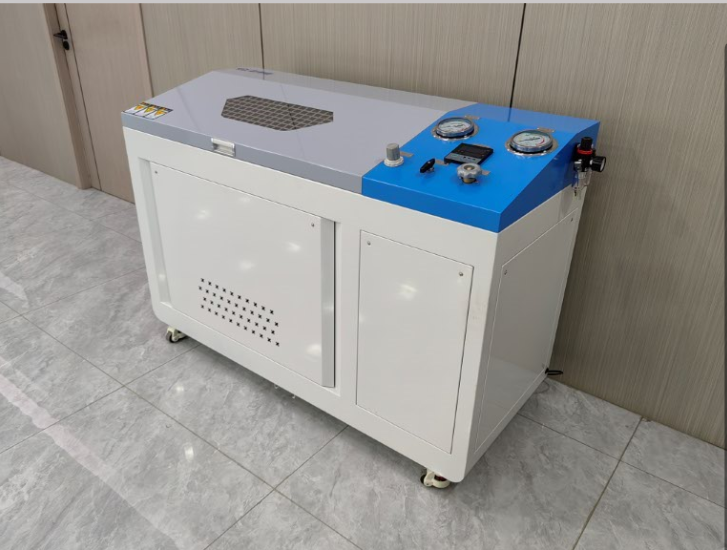

標題：快速連接器拔插壽命測試臺-快速接頭拔插試驗機

快速連接器拔插壽命測試臺-快速接頭拔插試驗機主要用于接插件耐高壓測試和接插件公頭、母頭配合測試。主要含高壓油泵單元、控制臺、測試臺及接插件自動插拔控制單元等。

包含移動導軌、液壓油缸、液壓泵站、接插件固定座、推力傳感器等，通過液壓泵站控制液壓油缸往復運動，及微動開關控制運動行程，實現接插件公頭、母頭自動插拔精準配合測試，推力傳感器用于反映接插件插拔過程中推力變化，并將推力與行程反映在觸摸屏上，做一曲線圖進行呈現。接插件固定座為可更換式，根據接插件的不同規格尺寸，配置不同尺寸接插件固定座，可便捷更換。

移動導軌采用燕尾式機床導軌滑動直線軸承，平行移動，保證移動過程中工件不會偏移，翹頭現象的發生，從而保證插拔對接的準確性。



快速接頭拔插試驗機技術參數：

3.1．高壓油泵單元

（1）工作電源：AC220V，50Hz，驅動氣源：0.3~0.8mpa

（2）工作壓力：15000psi

（3）功率：3kW

（4）流量：1.6L/min

3.2控制臺

（1）工作電源：AC220V，50Hz。

（2）計算機，12寸觸摸屏式一體機。

（3）防護等級：IP22。

（4）含高壓油泵單元起停控制。

（5）含電液泵站起停控制，液壓油缸往復運動控制。

（6）含應急停止功能。

3.3測試臺

（1）液壓泵站工作電源：AC380V，50Hz

（2）液壓泵站工作壓力：10MPa

（3）液壓泵站功率：1.1kW

（4）含接插件固定座、液壓油缸、移動導軌，液壓系統，推力傳感器等。
