u 產品概述：
思明特（濟南）生產的液體增壓泵、氣動試壓泵主要分為電動液驅增壓和氣動液體增壓，液驅增壓泵主要的使用領域是超高壓介質的增壓、輸送以及特殊介質的增壓輸送，此裝置具有防爆；適用于介質為液體的高壓增壓、各種產品的水壓測試、水壓壓力檢測和高壓液體注入等領域；思明特氣液增壓泵為不銹鋼材質，最高實現的壓力為320MPa，不同的壓力需求可選擇相應型號的氣動液體泵，
氣動液體泵為一個系列，同時根據流量也分為不同的系列，主要是根據用戶不同的工況和使用條件、壓力、流量的選擇不同系列、型號的氣液增壓泵。
思明特氣液增壓泵可分為
SUPC_W系列氣動液體泵、SUPC_G系列氣動液體泵和SUPC_M系列氣動液體泵

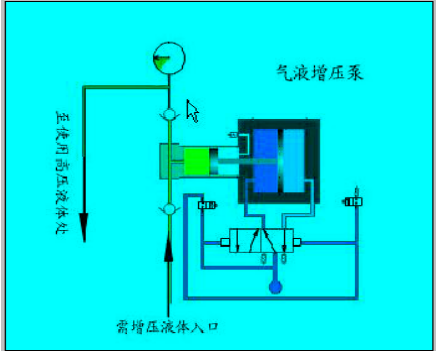

氣動泵原理圖
注：氣驅液體泵采用的大面積推小面積的原理，面積比即增壓泵。

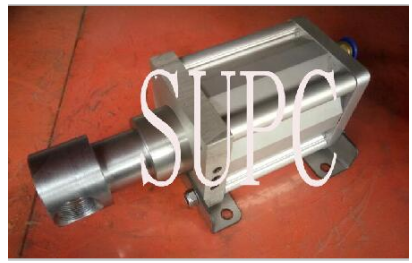

u SUPC_W系列氣動液體泵 型號選擇：微型泵（便攜式動力裝置）
驅動缸徑為80mm，材質為不行銹鋼。
|
型號 |
增壓比 |
驅動壓力（Bar） |
最大流量L/min(變量） |
輸出壓力（Bar）可調 |
重量 |
|
SUPC_W_4 |
4:1 |
2—10 |
9.8 |
32Bar |
2.3kg |
|
SUPC_W_8 |
8:1 |
2—10 |
6.3 |
63Bar |
2.3kg |
|
SUPC_W_12 |
14:1 |
2—10 |
3.8 |
140Bar |
2.5kg |
|
SUPC_W_22 |
30:1 |
2—10 |
2.2 |
240Bar |
2.5kg |
|
SUPC_W_37 |
50:1 |
2—10 |
1.3 |
400Bar |
2.5kg |
|
SUPC_W_72 |
100:1 |
2—10 |
0.7 |
780Bar |
3kg |
u SUPC_G系列氣動液體泵 型號選擇：不銹鋼（單頭泵）
驅動缸徑為160mm， 材質為不銹鋼，
|
型號 |
增壓比 |
驅動壓力（Bar） |
最大流量L/min（變量） |
輸出壓力（Bar） |
重量（kg） |
|
SUPC_G_2 |
2:1 |
2—10 |
14 |
14Bar |
16.8 |
|
SUPC_G_6 |
6:1 |
2—10 |
11.5 |
42Bar |
17.5 |
|
SUPC_G_8 |
8:1 |
2—10 |
8.6 |
56Bar |
17.5 |
|
SUPC_G_10 |
10:1 |
2—10 |
7.2 |
70Bar |
17.5 |
|
SUPC_G_16 |
16:1 |
2—10 |
5.8 |
110Bar |
17.5 |
|
SUPC_G_28 |
28:1 |
2—10 |
4.6 |
190Bar |
17.5 |
|
SUPC_G_40 |
40:1 |
2—10 |
4 |
280Bar |
16.8 |
|
SUPC_G_64 |
64:1 |
2—10 |
3.7 |
448Bar |
16.8 |
|
SUPC_G_80 |
80:1 |
2—10 |
3.2 |
560Bar |
16.8 |
|
SUPC_G_100 |
100:1 |
2—10 |
2.7 |
700Bar |
16.3 |
|
SUPC_G_130 |
130:1 |
2—10 |
1.8 |
910Bar |
16.3 |
|
SUPC_G_175 |
175:1 |
2—10 |
1.3 |
1225Bar |
16.3 |
|
SUPC_G_255 |
255:1 |
2—10 |
1 |
2040Bar |
16.3 |
|
SUPC_G_400 |
400:1 |
2—10 |
0.8 |
3200Bar |
16.3 |
u SUPC_M系列氣動液體泵 型號選擇：不銹鋼（雙頭泵）
驅動缸徑為160mm，材質為不銹鋼，雙頭
|
型號 |
增壓比 |
驅動壓力（Bar） |
最大流量L/min（變量） |
輸出壓力（Bar） |
重量（kg） |
|
SUPC_M_6 |
6:1 |
2—10 |
15 |
42Bar |
23.5 |
|
SUPC_M_10 |
10:1 |
2—10 |
13 |
70Bar |
23.5 |
|
SUPC_M_16 |
16:1 |
2—10 |
7.5 |
110Bar |
23.5 |
|
SUPC_M_28 |
28:1 |
2—10 |
6 |
190Bar |
23.5 |
|
SUPC_M_40 |
40:1 |
2—10 |
5.2 |
280Bar |
23.8 |
|
SUPC_M_64 |
64:1 |
2—10 |
4.8 |
448Bar |
23.8 |
|
SUPC_M_80 |
80:1 |
2—10 |
4 |
560Bar |
23.8 |
|
SUPC_M_100 |
100:1 |
2—10 |
3.5 |
700Bar |
22.3 |
|
SUPC_M_130 |
130:1 |
2—10 |
2.3 |
910Bar |
22.3 |
|
SUPC_M_175 |
175:1 |
2—10 |
1.6 |
1225Bar |
22.3 |
|
SUPC_M_255 |
255:1 |
2—10 |
1.3 |
2040Bar |
22.3 |
|
SUPC_M_400 |
400:1 |
2—10 |
1 |
3200Bar |
22.3 |
