標題：燃油系統柔性導管氣密，水壓爆破，撓曲，脈沖試驗機

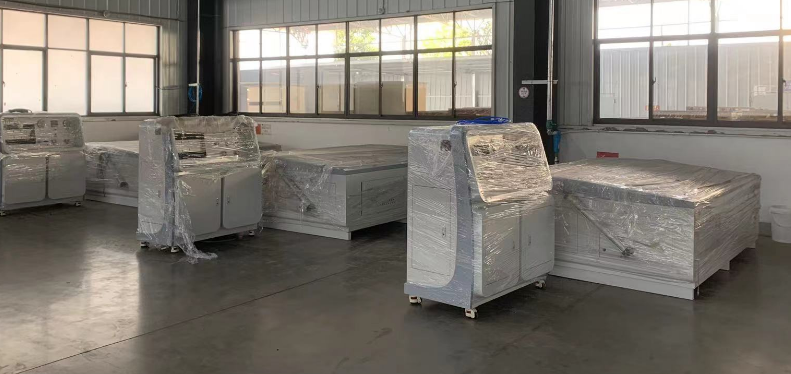

思明特生產的燃油系統柔性導管氣密，水壓爆破，撓曲測試以及壓力脈沖設備適用于：工作溫度－55℃～100℃，工作壓力不大于 2 MPa 的燃油系統導管柔性連接(以下簡稱柔性連接)的制造、安裝、試驗和驗收等領域；

一、柔性連接導管的氣密性測試項目：

柔性連接內部充入 2 倍工作壓力的干燥壓縮空氣，保持 3 min 后，不應出現泄漏(出現氣泡)、零件 卡死、永久變形或損壞。

測試方法：試驗件浸入水中，充入干燥的壓縮空氣，加壓至 2 倍工作壓力，保持 3 min。結果應 符合 額定壓力的要求。

二、柔性連接導管的水壓爆破測試項目：

柔性連接內部充入 3 倍工作壓力的航空煤油并保持 5 min 后，不應出現滲漏或破壞，但允許有永久 變形。

測試方法：

三、柔性連接導管的撓曲測試試項目：

柔性連接進行 28800 次撓曲循環后，不應出現滲漏(外表濕潤)、裂紋或損壞。撓曲試驗后，應進行 驗證壓力試驗。

測試方法：將試驗件(圖 1)按圖 7 所示安裝在夾具上，一端剛性固定，另一端偏心安裝，使兩導管之間保持 3? 角度偏移。導管與導管之間僅由卡箍約束。充入航空煤油，按表 6 規定的撓曲試驗順序?qū)⒃囼灱M行 ±0.5?撓曲運動(方向見圖 7)，頻率為(60±5)cpm。結果應符合 3.7.8 的要求。

四、柔性連接導管的壓力脈沖測試試項目：

柔性連接進行 50000 次脈沖循環后，不應出現滲漏、裂紋或損壞。脈沖試驗后，應進行驗證壓力試驗；

測試方法：將組件按圖 8 所示安裝在試驗臺上，充入航空煤油，脈沖波形見圖 9，循環速率為(30±5)cpm。試 驗順序如下：

a) 在室溫下，進行 25000 次循環；

b) 在(100±3)℃下，保持 1 h，之后進行 25000 次循環。 脈沖試驗結果應符合 3.7.9 的要求。 脈沖試驗后，按 4.4.4 進行驗證壓力試驗，結果應符合 3.7.2 的規定。之
